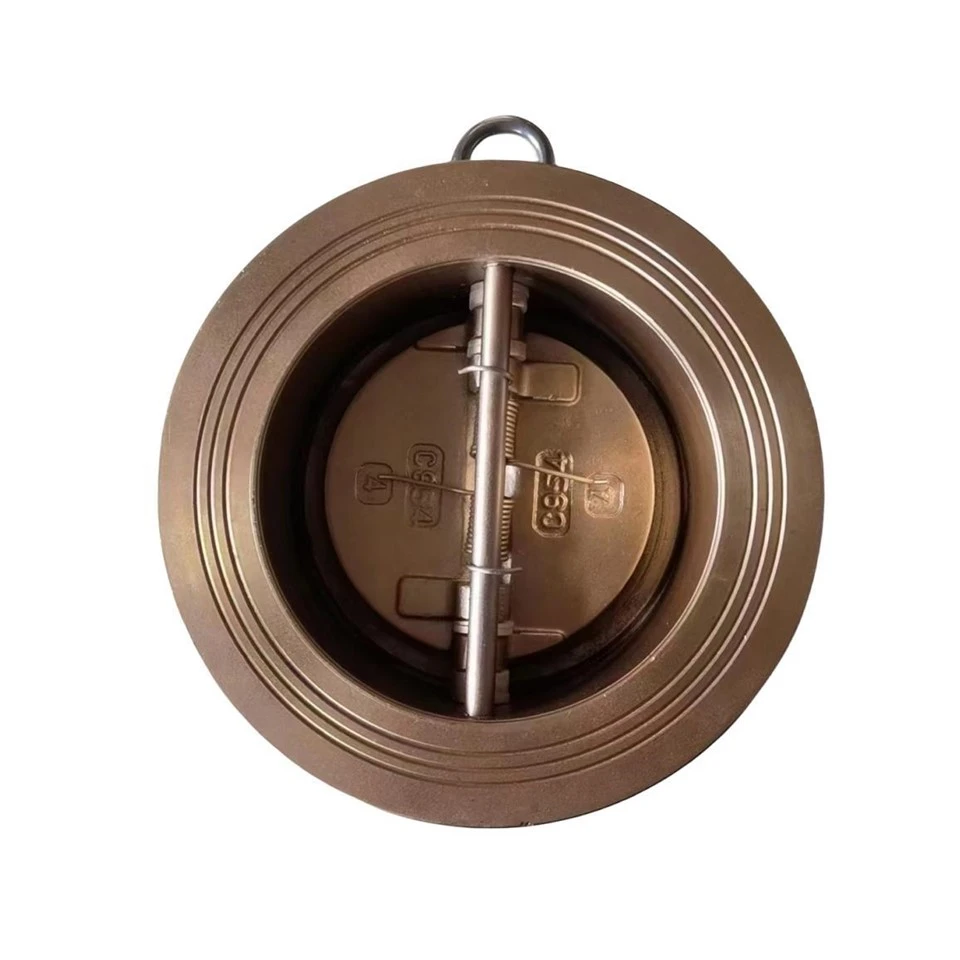

Spätný ventil s dvojitou klapkou

Názov produktu: Spätný ventil s dvojitou klapkou
Model: DH77X-10/16T
Rozmery: DN40-DN1000
Spôsob pripojenia: Oblátka
Pracovný tlak: PN16,PN10,150LB,5K,10K
Teplotný rozsah: -10 stupeň -100 stupeň
Náter: Fusion Bonded Epoxid Coating v súlade s ANSI/AWWA C550





Konštrukčný diagram klapiek je veľmi jednoduchý av porovnaní s inými klapkami je ich konštrukčná dĺžka tiež veľmi krátka. Motýľový spätný ventil, tiež známy ako motýľový spätný ventil, je pripojený v štýle plátku. Ventilová doska sa skladá z dvoch polkruhových klapiek, ktoré sú spojené driekom ventilu a nútene prestavované pružinami. Princíp činnosti klapkového spätného ventilu je: keď médium prúdi cez kanál telesa ventilu, tlak média je väčší ako sila pružiny a dve klapkové dosky sa otvoria, ventil sa otvorí a médium prúdi; Keď médium prestane prúdiť, v dôsledku sily pružiny sú obe klapkové dosky nútené resetovať a ventil sa uzavrie, aby sa zabránilo spätnému toku média. Schéma konštrukcie motýľového spätného ventilu Krátkový spätný ventil, tiež známy ako dvojkotúčový dvojkotúčový spätný ventil, jeho tesniaca plocha môže byť vyrobená z materiálu odolného proti opotrebovaniu alebo potiahnutá gumou, so širokým rozsahom použitia a spoľahlivým tesnením. Motýľové spätné ventily sú automatické ventily, ktoré nevyžadujú manuálnu obsluhu. Tento typ ventilu sa zvyčajne používa pre čisté potrubia, ako aj priemyselné, environmentálne, čistenie vody a inštalatérske práce vo výškových budovách, aby sa zabránilo spätnému toku média. Zabráňte spätnému toku média.









1. Malá veľkosť, nízka hmotnosť a kompaktná štruktúra.

2. Spoľahnite sa na to, že krútiaci moment pružiny sa sám rýchlo uzavrie.

3. Môže byť inštalovaný na horizontálne aj vertikálne potrubia.

4. Bezpečný a spoľahlivý výkon s dobrým výkonom proti rušeniu.

5. Tesnenie vedenia s lepším tesniacim výkonom môže dosiahnuť nulový únik pri statickom tlaku.

6. Priľnavosť medzi gumou a telom ventilu je vysoká, čo môže účinne zabrániť pádu sedla ventilu počas používania.

7. Horná a spodná príruba a vnútorné steny telesa ventilu sú ošetrené tvrdým filmovým antikoróznym olejom, aby sa zabránilo poškodeniu náterového filmu počas procesu vulkanizácie gumy po striekaní, ako aj starnutiu gumového sedla ventilu spôsobeného sekundárnou vysoké teploty.

8. Teleso ventilu je vyrobené z prášku z epoxidovej živice, so silnou priľnavosťou a vysokou rázovou pevnosťou.

9. Horná a spodná príruba sú utesnené vodným potrubím pre lepší tesniaci výkon.
