Pneumatický škrtiaci ventil
Čo je pneumatický škrtiaci ventil?
Pneumatický škrtiaci ventil je typ ventilu, ktorý využíva tlak vzduchu na riadenie prietoku tekutín potrubím alebo rúrkou. Skladá sa z kotúča alebo dosky, ktorá sa otáča okolo stredovej osi, aby regulovala množstvo tekutiny, ktorá prechádza ventilom. Ventil je typicky ovládaný pneumatickým pohonom, ktorý otvára alebo zatvára ventil na základe zmien tlaku vzduchu.
Výhody pneumatického škrtiaceho ventilu
Rýchla a jednoduchá obsluha
Pneumatické klapky je možné rýchlo a jednoducho otvoriť alebo zatvoriť jednoduchým otočením rukoväte alebo stlačením tlačidla. Vďaka tomu sú ideálne pre aplikácie, kde sú kritické rýchle časy odozvy, napríklad v núdzových situáciách.
Nízka údržba
S menším počtom dielov ako väčšina iných typov ventilov vyžadujú pneumatické klapky menej údržby a je menej pravdepodobné, že zlyhajú. Sú tiež menej náchylné na opotrebovanie, koróziu a netesnosti.
Jednoduchý dizajn
Pneumatické klapky majú jednoduchý dizajn, čo uľahčuje ich inštaláciu a integráciu do existujúcich systémov. Zaberajú tiež menej miesta ako iné typy ventilov, vďaka čomu sú ideálne pre aplikácie s obmedzeným priestorom.
Možnosti koncového spínača
Pneumatické klapky môžu byť vybavené koncovými spínačmi, ktoré poskytujú spätnú väzbu týkajúcu sa polohy ventilu, čo umožňuje lepšie riadenie procesu a automatizáciu.
Prečo si vybrať nás?
Vysoká kvalita
Naše produkty sú vyrábané alebo vykonávané podľa veľmi vysokých štandardov s použitím tých najlepších materiálov a výrobných procesov.
24-hodinová online služba
Snažíme sa reagovať na všetky obavy do 24 hodín a naše tímy sú vám vždy k dispozícii v prípade akýchkoľvek núdzových situácií.
Kontrola kvality
Máme profesionálny personál, ktorý monitoruje výrobný proces, kontroluje produkty a zabezpečuje, aby konečný produkt spĺňal požadované normy úrovne kvality, usmernenia a špecifikácie.
Bohaté skúsenosti
Náš skúsený personál, ktorý sa venuje prísnej kontrole kvality a pozornému zákazníckemu servisu, je vždy k dispozícii, aby prediskutoval vaše požiadavky a zabezpečil úplnú spokojnosť zákazníka.

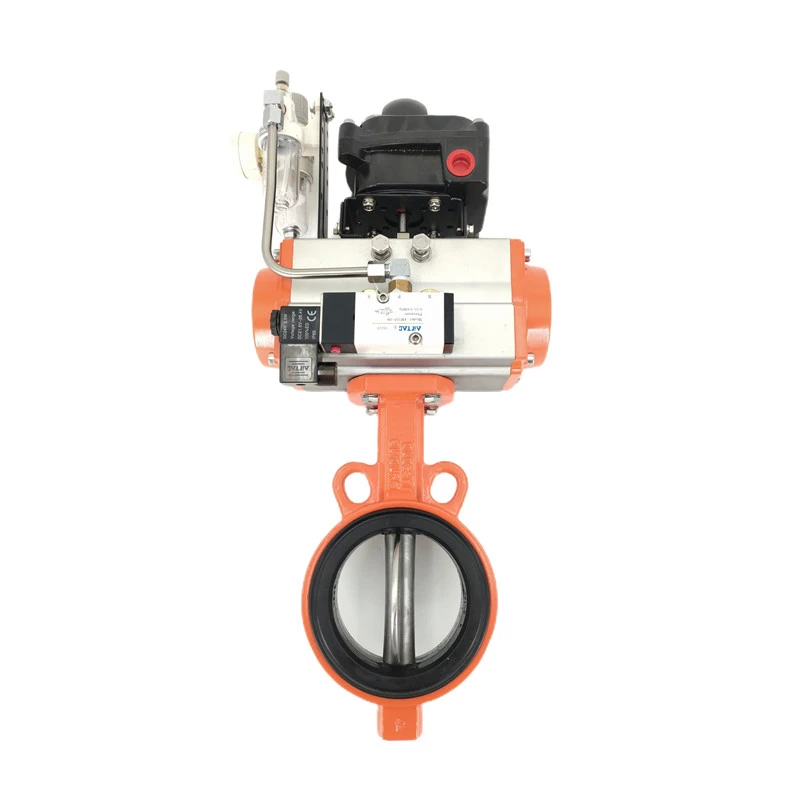

Motýľový ventil v tvare plátku
Škrtiaca klapka v štýle plátku je najbežnejším typom klapky používanej vo väčšine aplikácií. Tento ventil je vložený medzi dve príruby, čo uľahčuje inštaláciu medzi potrubia. Kotúč ventilu je umiestnený v strede potrubia a možno ho otvoriť alebo zatvoriť o štvrť otáčky pohonu. Tento typ ventilu sa používa v stredotlakových a nízkoteplotných aplikáciách.
Uzáver v tvare očka
Uzáverové klapky sú svojím dizajnom podobné ventilom typu plátku, ale majú na tele ventilu výstupky, ktoré možno použiť na pripevnenie ventilu k potrubiu. Tieto oká majú závit a skrutky sa používajú na pripevnenie ventilu k potrubiu. Očkové ventily sa používajú vo vysokotlakových aplikáciách a vyžadujú menej miesta na inštaláciu ako ventily v štýle plátku.

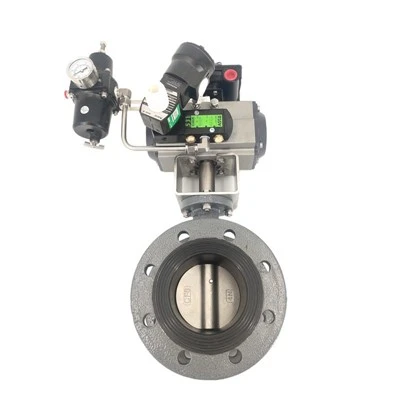

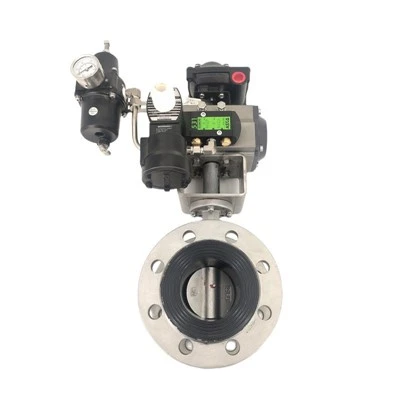

Prírubový škrtiaci ventil
Prírubový škrtiaci ventil je podobný ventilu v štýle plátku, ale na oboch stranách má príruby, ktoré možno priskrutkovať k potrubiu. Tento typ ventilu sa používa vo vysokotlakových a vysokoteplotných aplikáciách, kde je potrebné ventil bezpečne pripojiť k potrubiu.
Vysoko výkonný škrtiaci ventil
Vysokovýkonné škrtiace klapky sú určené pre náročnejšie aplikácie, kde je potrebné tesné uzatvorenie. Tieto ventily používajú skôr kovové sedlá než elastoméry a dokážu zvládnuť vyššie teploty a tlaky ako štandardné škrtiace klapky. Vysokovýkonné škrtiace klapky sa používajú v odvetviach, ako je výroba energie, ropa a chemické spracovanie.
Materiál pneumatického škrtiaceho ventilu
Materiál použitý na pneumatické klapky sa líši podľa konkrétnej aplikácie. Vo všeobecnosti sú telesá klapiek vyrobené z liatiny, tvárnej liatiny, uhlíkovej ocele, nehrdzavejúcej ocele alebo plastu. Tesniace materiály sedla a kotúča môžu zahŕňať epdm, nbr, ptfe, kov alebo kombinácie týchto materiálov. Výber materiálu ovplyvňujú faktory ako teplota, tlak, médium, korozívne prostredie a hygienické požiadavky.
Aplikácia pneumatického škrtiaceho ventilu
Chemický priemysel
Pneumatické klapky sú široko používané v chemickom priemysle na riadenie toku chemikálií a rozpúšťadiel. V týchto aplikáciách sa ventily používajú na zabránenie úniku chemikálií alebo toku v nesprávnom smere, čo môže spôsobiť vážne problémy, ako je kontaminácia alebo nehody.
Farmaceutický priemysel
Pneumatické klapky sa používajú aj vo farmaceutickom priemysle na riadenie prietoku tekutín a plynov v rôznych procesoch. V týchto aplikáciách sa ventily používajú na udržanie prísnych hygienických podmienok a na zabránenie akejkoľvek kontaminácii produktov.
Potravinársky a nápojový priemysel
Pneumatické škrtiace ventily sú široko používané v potravinárskom a nápojovom priemysle na riadenie prietoku tekutín v rôznych procesoch, ako je miešanie, balenie a čistenie. Tieto ventily sú navrhnuté tak, aby spĺňali prísne hygienické normy požadované v týchto odvetviach.
Priemysel HVAC
Pneumatické klapky sa používajú v systémoch HVAC (vykurovanie, vetranie a klimatizácia) na reguláciu prietoku vzduchu a vody. V týchto aplikáciách sa ventily používajú na reguláciu úrovní teploty a vlhkosti v rôznych zónach budovy.
Úpravne vody
Pneumatické klapky sa používajú v úpravniach vody na riadenie prietoku vody a chemikálií v rôznych procesoch, ako je filtrácia, dezinfekcia a sedimentácia. Tieto ventily sú navrhnuté tak, aby odolali korozívnemu prostrediu a zaistili spoľahlivú prevádzku.
Ropný a plynárenský priemysel
Pneumatické klapky sa používajú v ropnom a plynárenskom priemysle na riadenie toku tekutín a plynov v rôznych procesoch, ako je vŕtanie, rafinácia a preprava. Tieto ventily sú navrhnuté tak, aby odolali vysokým tlakom a teplotám a zaistili bezpečnú a spoľahlivú prevádzku.
Otvorenie ventilu
Na otvorenie ventilu dostane pohon signál z riadiaceho systému, ktorý potom aplikuje tlak vzduchu na valec. Valec premieňa tento tlak na lineárny pohyb, ktorý tlačí na driek ventilu, čím sa kotúč otáča v smere hodinových ručičiek a tým sa ventil otvára.
Regulácia prietoku
Keď je ventil otvorený, reguluje prietok ovládaním uhla kotúča. Kotúč možno otočiť až o 90 stupňov, aby sa ventil úplne otvoril alebo úplne zatvoril, alebo akákoľvek poloha medzi tým, aby sa umožnil regulovaný prietok.
Usmernenie toku
Kotúč ventilu môže byť navrhnutý tak, aby usmerňoval tok tekutiny cez potrubie. Napríklad kotúč môže byť tvarovaný tak, aby sa zabezpečilo, že tok bude smerovať z jednej strany ventilu na druhú, čím sa zníži turbulencia a minimalizuje sa vplyv toku na potrubie.
Uzavretie ventilu
Na zatvorenie ventilu dostane pneumatický pohon ďalší signál, ktorý následne zníži tlak vzduchu vo valci. Pružina vo vnútri ovládača tlačí driek ventilu späť do jeho pôvodnej polohy, čo spôsobí, že sa kotúč otáča proti smeru hodinových ručičiek, čím sa ventil uzavrie.
Monitorovanie
Okrem regulácie prietoku tekutiny môže ventil tiež poskytovať spätnú väzbu riadiacemu systému o podmienkach procesu. Môže napríklad indikovať polohu ventilu, tlak v potrubí a teplotu.
Komponenty pneumatického škrtiaceho ventilu
Telo
Teleso ventilu je vonkajšie puzdro, v ktorom sú umiestnené ostatné komponenty. Zvyčajne je vyrobený z liatiny, nehrdzavejúcej ocele alebo plastu, v závislosti od aplikácie.
disk
Disk je plochý, kruhový komponent, ktorý reguluje tok tekutín, plynov a kalov. Zvyčajne je vyrobený z kovu alebo syntetických materiálov, ako je ptfe alebo epdm.
Stonka
Stonka je komponent, ktorý spája disk s pohonom. Riadi pohyb kotúča a môže byť navrhnutý pre rôzne prevádzkové podmienky, ako je vysoký tlak alebo vysoká teplota.
Akčný člen
Pohon je komponent ventilu, ktorý riadi otváranie a zatváranie kotúča. Typicky je poháňaný stlačeným vzduchom alebo plynom a možno ho ovládať diaľkovo alebo manuálne.
Pečate
Tesnenia sú komponenty, ktoré zabraňujú úniku okolo ventilu. Zvyčajne sú vyrobené z gumy alebo iných elastomérov a sú navrhnuté tak, aby odolali špecifickej tekutine alebo plynu, ktorý prúdi cez ventil.
Ložiská
Ložiská sú komponenty, ktoré podopierajú vreteno a kotúč a umožňujú im hladké otáčanie. Zvyčajne sú vyrobené z kovu alebo plastu a sú navrhnuté pre nízke trenie, aby sa znížilo opotrebovanie.
Údržba pneumatického škrtiaceho ventilu
Pravidelne kontrolujte sedlá ventilov
Sedlá ventilov sú zodpovedné za utesnenie ventilu a zabránenie úniku. Ak dôjde k poškodeniu alebo opotrebovaniu sediel ventilov, môže dôjsť k netesnostiam. Pravidelná kontrola opotrebovania sediel ventilov je dôležitá, aby sa predišlo netesnostiam.
Namažte ventil
Mazanie pneumatického škrtiaceho ventilu pomáha predchádzať korózii a znižuje opotrebovanie pohyblivých častí. Používajte vysokokvalitné mazivo, ktoré je kompatibilné s materiálom ventilu.
Skontrolujte pohon
Pohon je zodpovedný za otváranie a zatváranie ventilu. Pravidelne kontrolujte pohon, či nevykazuje známky poškodenia alebo opotrebovania. Pravidelným testovaním prevádzky skontrolujte, či pohon funguje správne.
Vyčistite teleso ventilu
Je dôležité pravidelne čistiť teleso ventilu, aby sa zabránilo usadzovaniu sedimentov alebo nečistôt. Na čistenie tela ventilu použite jemný čistiaci prostriedok a vodu.
Skontrolujte prívod vzduchu
Prívod vzduchu je nevyhnutný pre činnosť pneumatického škrtiaceho ventilu. Uistite sa, že prívod vzduchu je čistý a suchý a že tlak je v odporúčanom rozsahu.
Otestujte ventil
Je dôležité vykonávať pravidelné testy pneumatického škrtiaceho ventilu, aby ste sa uistili, že funguje správne. Otestujte ventil aspoň raz ročne, aby ste sa uistili, že funguje správne.
Inštalácia
Je dôležité zabezpečiť, aby bol ventil správne nainštalovaný. Ventil by mal byť inštalovaný v čistom a suchom prostredí a nemal by byť vystavený extrémnym teplotám, slnečnému žiareniu alebo korozívnym/nečistým plynom.
Operačné prostredie
Prevádzkové prostredie by malo byť bez akýchkoľvek prekážok, úlomkov alebo akéhokoľvek iného materiálu, ktorý by mohol brániť plynulému chodu ventilu. Okrem toho by ventily nemali byť vystavené vysokému tlaku, náhlym zmenám tlaku alebo vysokým prietokom, pretože to môže ventil poškodiť.
Pravidelná údržba
Pravidelná údržba ventilu je nevyhnutná pre jeho bezproblémovú prevádzku a dlhú životnosť. Ventil by sa mal pravidelne čistiť a mazať a všetky opotrebované alebo poškodené diely by sa mali okamžite vymeniť.
Bezpečnostná výbava
Pri manipulácii a prevádzke ventilu vždy zaistite, aby operátori používali vhodné bezpečnostné vybavenie. To môže zahŕňať rukavice, ochranu očí/uší a dýchacie masky, aby sa zabránilo akémukoľvek zraneniu alebo vystaveniu nebezpečným časticiam.
Núdzové vypnutie
Ventil by mal byť vybavený mechanizmom núdzového vypnutia, ktorý je možné aktivovať v prípade akejkoľvek poruchy alebo núdze. Tento mechanizmus zaisťuje automatické zatvorenie ventilu, čím sa zabráni poškodeniu systému.
Veľkosť a typ ventilu
Prvá vec, ktorú musíte urobiť, je určiť veľkosť a typ škrtiacej klapky, ktorú potrebujete. Zvážte prietok, tlak a teplotu média, s ktorým manipulujete, ako aj veľkosť potrubia a typ pripojenia. Motýlové ventily sa dodávajú v rôznych veľkostiach, od niekoľkých palcov do niekoľkých stôp v priemere. Najbežnejšie typy škrtiacich ventilov sú plátkové, očko a prírubové.
Materiál
Vyberte materiál ventilu, ktorý je kompatibilný s médiom, s ktorým budete manipulovať. Medzi bežné materiály patrí nehrdzavejúca oceľ, uhlíková oceľ, liatina a plast. Faktory ako teplota, tlak a chemické zloženie média môžu ovplyvniť výber materiálu.
Pohon ventilu
Pneumatický pohon je jednou z najobľúbenejších možností pre škrtiace klapky. Na otváranie a zatváranie ventilu používa stlačený vzduch, vďaka čomu je ideálny pre automatizované procesy. Zvážte veľkosť a typ pohonu potrebného na zabezpečenie správnej činnosti ventilu. Pohony sú k dispozícii v rôznych veľkostiach, od malých po veľké, a môžu byť dvojčinné alebo vratné.
Požiadavky na krútiaci moment
Krútiaci moment potrebný na otvorenie a zatvorenie ventilu je ďalším kritickým faktorom. Uistite sa, že ste vybrali ventil s dostatočným krútiacim momentom na zvládnutie požadovaného tlaku a prietoku. Nedostatočný krútiaci moment môže viesť k tomu, že sa ventil úplne nezatvorí, čo vedie k úniku, zatiaľ čo nadmerný krútiaci moment môže spôsobiť mechanické poškodenie ventilu alebo pohonu.
Certifikácia a zhoda
Skontrolujte, či ventil vyhovuje príslušným priemyselným normám, ako je napríklad Americký ropný inštitút (api) alebo medzinárodná organizácia pre normy (iso). Vyhľadajte certifikačné značky, aby ste sa uistili, že ventil spĺňa tieto normy a dokáže zvládnuť špecifické médiá a podmienky, v ktorých sa bude používať.
Údržba a opravy
Vyberte ventil, ktorý sa ľahko udržiava a opravuje. Ventil by mal mať jednoduché, prístupné časti, ktoré možno v prípade poškodenia alebo opotrebovania ľahko vymeniť. Ak je to možné, hľadajte ventily, ktoré majú dlhú životnosť a vyžadujú minimálnu údržbu.
Ako nainštalovať pneumatický škrtiaci ventil
Pripravte si materiály
Pred inštaláciou pneumatického škrtiaceho ventilu sa uistite, že máte všetky potrebné nástroje a materiály. To zahŕňa pneumatický škrtiaci ventil, montážny materiál a všetky potrebné lepidlá alebo upevňovacie prvky. Je dôležité skontrolovať odporúčania výrobcu pre konkrétne nástroje a materiály, pretože sa môžu líšiť podľa typu a značky pneumatického škrtiaceho ventilu.
Nájdite oblasť inštalácie
Identifikujte miesto, kde bude nainštalovaný pneumatický škrtiaci ventil, a uistite sa, že oblasť je čistá a bez nečistôt. Ak sa pneumatický škrtiaci ventil inštaluje do potrubia, uistite sa, že potrubie je čisté a bez akýchkoľvek prekážok alebo blokád.
Namontujte pneumatický škrtiaci ventil
Namontujte pneumatický škrtiaci ventil zarovnaním telesa ventilu, kapoty a sediel. Naskrutkujte veko na telo ventilu a uistite sa, že je veko bezpečne pripevnené. Zarovnajte sedlá telesa ventilu a vložte potrubie alebo armatúry do telesa ventilu.
Nainštalujte pneumatický škrtiaci ventil
Nainštalujte pneumatický škrtiaci ventil tak, že ho zarovnáte s potrubím alebo armatúrami a umiestnite ho na požadované miesto. Tlakom na pneumatický škrtiaci ventil usaďte sedlá a uistite sa, že je ventil správne umiestnený. Použite potrebné lepidlo alebo upevňovacie prvky na upevnenie pneumatického škrtiaceho ventilu na mieste a uistite sa, že je ventil vyrovnaný a rovný.
Princíp činnosti Pneumatický škrtiaci ventil
Pneumatický škrtiaci ventil je ručne ovládaný ventil, ktorý používa pneumatický pohon na riadenie prietoku tekutiny potrubím alebo systémom. Zvyčajne pozostáva z tela ventilu, rukoväte, krytu a pneumatického ovládača. Teleso ventilu je valcové puzdro, v ktorom je uložený mechanizmus ventilu, a rukoväť je klinovitý komponent, ktorý sa používa na otváranie a zatváranie ventilu. . Kapota je objímkový komponent, ktorý sedí na telese ventilu a tvorí tesnenie medzi telesom ventilu a potrubím alebo armatúrami. Pneumatický pohon je valcový komponent, ktorý je pripevnený k telu ventilu a obsahuje piest, ktorý je aktivovaný stlačeným vzduchom.
