Hradlový ventil
Čo je uzatvárací ventil?
Uzatvárací ventil je typ ventilu, ktorý riadi prietok kvapaliny alebo plynu pomocou uzáveru alebo klinovitého kotúča na zabránenie alebo umožnenie prechodu kvapaliny. Uzatváracie ventily sa bežne používajú v odvetviach, ako je ropa a plyn, baníctvo a úprava vody, kde je potrebné kontrolovať veľké objemy kvapalín alebo plynu. Typicky sú navrhnuté tak, aby boli úplne otvorené alebo úplne zatvorené bez medzipolohy, a často sa používajú vo vysokotlakových a vysokoteplotných aplikáciách.
Výhody uzatváracieho ventilu
Úplný vývrt
Jednou z hlavných výhod posúvačov je, že majú plný otvor, čo znamená, že vnútorný priemer posúvača zodpovedá priemeru potrubia. To zaisťuje, že neexistuje žiadne obmedzenie v prúdení tekutiny, čím sa znižuje turbulencia a pokles tlaku. Inými slovami, posúvače ponúkajú minimálny odpor prietoku.
Nízky pokles tlaku
Uzatváracie ventily majú veľmi nízky pokles tlaku, čo znamená, že nespôsobujú výrazný pokles tlaku pri prechode kvapaliny cez ne. To je dôležité v aplikáciách, kde je potrebné udržiavať určitú úroveň tlaku, ako napríklad v potrubiach, ktoré prepravujú ropu alebo plyn.
Tesné vypnutie
Uzatváracie ventily ponúkajú tesné uzatvorenie, čo znamená, že môžu úplne zastaviť tok tekutiny v potrubí. To je dôležité v aplikáciách, kde je potrebné izolovať časť potrubia na vykonávanie údržby alebo opráv.
Jednoduchá obsluha
Uzatváracie ventily sa ľahko ovládajú a nevyžadujú veľkú silu na otvorenie alebo zatvorenie. Ovládajú sa otáčaním kľučky alebo kolieska, ktoré posúva bránu nahor alebo nadol. Vďaka tomu sú obľúbenou voľbou v aplikáciách, kde sa vyžaduje manuálna obsluha.
Prečo si vybrať nás?
Vysoká kvalita
Naše produkty sú vyrábané alebo vykonávané podľa veľmi vysokých štandardov s použitím tých najlepších materiálov a výrobných procesov.
24-hodinová online služba
Snažíme sa reagovať na všetky obavy do 24 hodín a naše tímy sú vám vždy k dispozícii v prípade akýchkoľvek núdzových situácií.
Kontrola kvality
Máme profesionálny personál, ktorý monitoruje výrobný proces, kontroluje produkty a zabezpečuje, aby konečný produkt spĺňal požadované normy úrovne kvality, usmernenia a špecifikácie.
Bohaté skúsenosti
Náš skúsený personál, ktorý sa venuje prísnej kontrole kvality a pozornému zákazníckemu servisu, je vždy k dispozícii, aby prediskutoval vaše požiadavky a zabezpečil úplnú spokojnosť zákazníka.

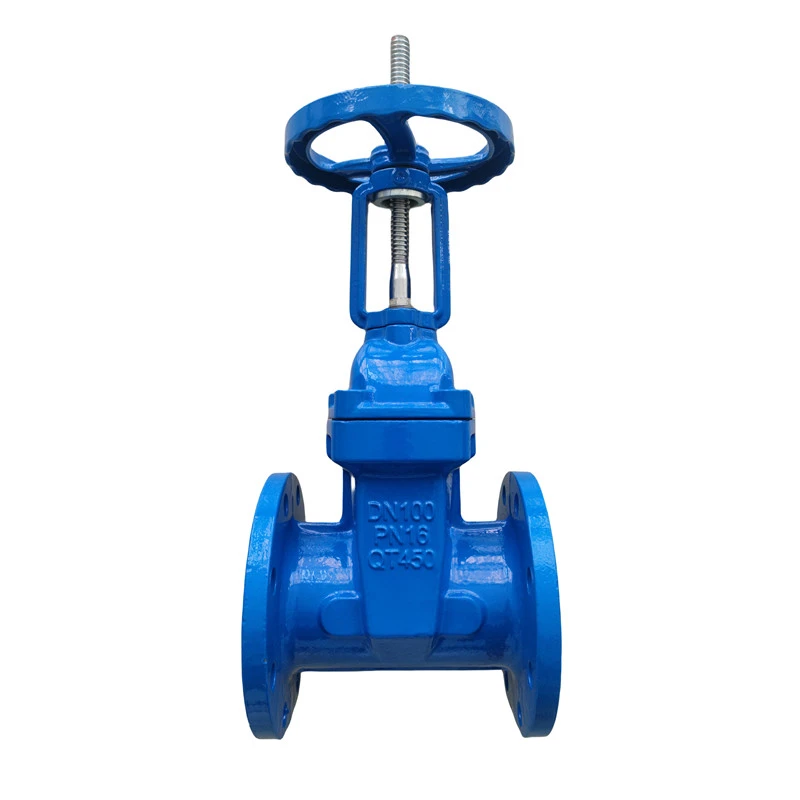

Stúpajúci driekový posúvač
Tento typ ventilu má driek ventilu, ktorý sa pri prevádzke ventilu pohybuje nahor alebo nadol. Tento pohyb je viditeľný, takže je ľahké zistiť, či je ventil otvorený alebo zatvorený. Tento typ ventilu sa bežne používa v odvetviach, ako je úprava vody, ropa a plyn a výroba.
Stúpajúci driekový posúvač
Tento typ ventilu má driek ventilu, ktorý sa pri prevádzke ventilu nepohybuje nahor ani nadol. Namiesto toho sa vreteno otáča a otvára alebo zatvára ventil. Ventily bez stúpacieho drieku sa bežne používajú v podzemných aplikáciách, kde ventil nie je ľahko prístupný.
Pevný klinový posúvač
Tento typ ventilu má pevný uzáver, ktorý je navrhnutý tak, aby tesne zapadol medzi ventilové sedlá, aby sa zabránilo úniku. Pevné klinové posúvače sa bežne používajú vo vysokotlakových aplikáciách av priemyselných odvetviach, ako je ropa a plyn, petrochemický priemysel a výroba energie.
Flexibilný klinový posúvač
Tento typ ventilu má uzáver, ktorý je navrhnutý tak, aby sa mierne ohýbal, aby sa zabezpečilo tesné utesnenie medzi ventilovými sedlami. Flexibilné klinové posúvače sa bežne používajú v aplikáciách, kde sedlá ventilov nie sú dokonale zarovnané.
Materiál uzatváracieho ventilu
Uzatváracie ventily sú primárne vyrobené z rôznych kovov, ako je liatina, uhlíková oceľ, nehrdzavejúca oceľ a bronz. Tieto materiály poskytujú potrebnú pevnosť, trvanlivosť a odolnosť proti korózii, ktoré sú potrebné na použitie posúvačov. Okrem kovov môžu uzatváracie ventily obsahovať aj materiály, ako je guma, plast alebo keramika, v závislosti od špecifických potrieb aplikácie.
Ropný a plynárenský priemysel
Uzatváracie ventily sa vo veľkej miere používajú v ropnom a plynárenskom priemysle pre ich schopnosť manipulovať s vysokotlakovými a vysokoteplotnými kvapalinami. Bežne sa používajú v potrubiach, rafinériách a ropných plošinách. Uzatváracie ventily sú uprednostňované pred inými typmi ventilov kvôli ich vynikajúcim tesniacim schopnostiam, čo je nevyhnutné na zabránenie úniku v nebezpečných a vysokotlakových prostrediach.
Úpravne vody
Uzatváracie ventily sa používajú v úpravniach vody na reguláciu prietoku vody potrubím. Používajú sa aj v čističkách odpadových vôd na kontrolu prietoku odpadových vôd. Uzávery používané v úpravniach vody sú často vyrobené z materiálov, ktoré sú odolné voči korózii a erózii.
Vytváranie energie
Uzatváracie ventily sa používajú v zariadeniach na výrobu energie, ako sú jadrové elektrárne, tepelné elektrárne a vodné elektrárne. Používajú sa na riadenie prietoku vody, pary a iných plynov a kvapalín cez rôzne systémy, ktoré vyrábajú elektrickú energiu.
Chemický priemysel
Uzatváracie ventily sa používajú v chemických spracovateľských závodoch pre ich schopnosť manipulovať s korozívnymi a abrazívnymi chemikáliami. Poskytujú spoľahlivý a bezpečný spôsob kontroly toku týchto materiálov cez potrubia, reaktory a iné spracovateľské zariadenia.
Príprava
Pred začatím procesu inštalácie ventilu je potrebné pripraviť všetko potrebné vybavenie a nástroje. To zahŕňa ventil, skrutky, matice, tesnenia, vreteno a pohon, ak je to potrebné. Ventil by mal byť skontrolovaný, či nie je poškodený alebo chybný.
Montáž ventilu
Potom sa ventil namontuje na potrubie a zaistí sa skrutkami a maticami. Tesnenia sú umiestnené medzi ventilom a prírubami potrubia, aby sa zabezpečilo tesné utesnenie. Hodnoty krútiaceho momentu pre skrutky a matice sa kontrolujú, aby sa zabezpečilo ich správne utiahnutie.
Testovanie
Po namontovaní ventilu sa otestuje, či správne funguje. To zahŕňa otváranie a zatváranie ventilu, aby sa skontroloval jeho pohyb a aby sa zabezpečilo, že nie je zaseknutý alebo zaseknutý.
Aktivácia
Ak je ventil upevnený pomocou pohonu, nastavuje sa počas tohto kroku. Pohon môže byť ručný, pneumatický alebo elektricky ovládaný. Pohon je pripojený k drieku ventilu, ktorý riadi pohyb brány.
Mazanie
Ventil sa potom namaže, aby sa zabezpečila hladká prevádzka. To zahŕňa aplikáciu maziva na driek a iné pohyblivé časti ventilu.
Záverečné testovanie
Ventil sa potom znova otestuje, aby sa zabezpečilo, že funguje správne. Cykly otvárania a zatvárania ventilu sa testujú pomocou pohonu, aby sa zabezpečilo, že sú hladké a že nedochádza k žiadnej prekážke alebo zaseknutiu.
Uvedenie do prevádzky
Nakoniec sa ventil uvedie do prevádzky a uvedie do prevádzky. Ventil by mal byť pravidelne kontrolovaný, čistený a mazaný, aby sa zabezpečilo jeho správne fungovanie a zabránilo sa prípadným poruchám.
Komponenty uzatváracieho ventilu
Telo
Teleso posúvača je hlavnou časťou ventilu. Je to vonkajší plášť, ktorý obsahuje všetky ostatné časti ventilu. Telo je zvyčajne vyrobené z liatiny, bronzu alebo nehrdzavejúcej ocele. Je navrhnutý tak, aby odolal vysokým tlakom a teplotám a je zvyčajne priskrutkovaný alebo priskrutkovaný k potrubiu.
Kapota
Kapota je kryt, ktorý je umiestnený na vrchu telesa na uzavretie drieku ventilu a upchávky. Kapota je zvyčajne priskrutkovaná ku karosérii a dá sa odstrániť, aby ste získali prístup k drieku ventilu. Kapota je tiež navrhnutá tak, aby odolala vysokým tlakom a teplotám.
Driek ventilu
Driek ventilu je tyč, ktorá spája bránu s pohonom. Driek ventilu je zvyčajne vyrobený z nehrdzavejúcej ocele a má závit v spodnej časti na pripojenie k bráne. Horná časť drieku ventilu prechádza cez veko, aby sa pripojila k ovládaču.
Brána
Brána je časť ventilu, ktorá riadi tok tekutiny. Brána je zvyčajne vyrobená z liatiny alebo ocele a je navrhnutá tak, aby tesne zapadla do tela ventilu. Brána má zvyčajne klinový tvar a môže byť zdvihnutá alebo znížená, aby sa reguloval prietok tekutiny.
Sedadlo
Sedlo je časť ventilu, ktorá poskytuje tesnenie medzi posúvačom a telom ventilu. Sedadlo je zvyčajne vyrobené z pružného materiálu, ako je guma alebo teflón. Sedadlo je navrhnuté tak, aby poskytovalo tesné tesnenie, keď je brána v zatvorenej polohe.
Akčný člen
Pohon je mechanizmus, ktorý sa používa na zdvíhanie alebo spúšťanie brány. Existujú dva typy pohonov, ktoré sa bežne používajú s posúvačmi: manuálne a automatické. Ručné pohony sú zvyčajne ručne ovládané kolesá alebo páky, zatiaľ čo automatické pohony sú zvyčajne elektrické alebo hydraulické motory.
Údržba uzatváracieho ventilu
Skontrolujte tesnosť
Pravidelne kontrolujte teleso ventilu, upchávku a driek, či nevykazujú známky netesnosti. Únik môže spôsobiť poruchu ventilu a viesť k závažnejším problémom. Ak spozorujete akékoľvek netesnosti, utiahnite tesnenie ventilu alebo ho v prípade potreby vymeňte.
Namažte ventil
Uzatváracie ventily majú protiľahlé plochy, ktoré je potrebné pravidelne premazávať. Naneste mazivo na vreteno a upchávku, aby ste sa uistili, že sa ventil hladko otvára a zatvára. Vyhnite sa nadmernému mazaniu, pretože to môže spôsobiť prílišné utiahnutie ventilu alebo prasknutie upchávky.
Vyčistite komponenty
Nečistoty a nečistoty sa môžu časom nahromadiť na komponentoch ventilu, čo spôsobí ich poruchu. Pravidelne čistite telo ventilu, posúvač a vreteno, aby ste odstránili všetky nahromadené nečistoty alebo nečistoty. Použite neabrazívny čistiaci prostriedok, ktorý nepoškodí ventil.
Otestujte ventil
Ventil, ktorý sa neotvorí alebo nezatvorí správne, môže spôsobiť únik tekutín alebo plynov, čo môže mať za následok poškodenie alebo zranenie. Pravidelne kontrolujte ventil, aby ste sa uistili, že funguje správne. Niekoľkokrát otvorte a zatvorte ventil a počúvajte neobvyklé zvuky.
Zabezpečte správnu inštaláciu
Uzatváracie ventily musia byť správne nainštalované, aby správne fungovali. Postupujte podľa pokynov výrobcu a uistite sa, že ventil je nainštalovaný v správnej orientácii. Nesprávna inštalácia môže spôsobiť zlyhanie ventilu alebo netesnosti.
Správna inštalácia
Uzatváracie ventily by mali byť nainštalované a správne zarovnané, aby sa zabezpečil optimálny výkon. Ventil by mal byť inštalovaný vo zvislej polohe, ak je to možné, aby sa zabránilo hromadeniu nečistôt alebo nečistôt vo vnútri ventilu. Ventil by mal byť tiež umiestnený na mieste, ktoré je ľahko prístupné pre údržbu alebo opravu.
Výber správneho ventilu
Výber správneho typu posúvača pre konkrétnu aplikáciu je rozhodujúci. Na zabezpečenie správneho výkonu a dlhej životnosti je potrebné vziať do úvahy materiál, veľkosť, menovitý tlak a ďalšie špecifikácie. Použitie nesprávne dimenzovaného alebo dimenzovaného ventilu môže viesť k predčasnému zlyhaniu alebo úniku.
Pravidelná údržba
Pravidelná údržba a kontrola sú potrebné na zabezpečenie správnej prevádzky a predĺženia životnosti ventilu. Ventil by sa mal pravidelne kontrolovať, či nevykazuje známky opotrebovania, korózie a poškodenia tesniacich plôch. Tesniace a upchávkové skrutky by sa mali skontrolovať a podľa potreby nastaviť.
Vyhnite sa nadmernej sile
Použitie nadmernej sily pri ovládaní posúvača môže spôsobiť poškodenie ventilu alebo jeho komponentov. Ventil by sa mal ovládať hladko a pomaly, aby sa predišlo poškodeniu drieku ventilu, posúvača alebo sedla.
Správne mazanie
Správne mazanie komponentov posúvača je dôležité, aby sa zabránilo opotrebovaniu a zníženiu trenia. Mazivo by sa malo aplikovať v pravidelných intervaloch podľa odporúčania výrobcu.
Vyhnite sa nadmernému uťahovaniu
Prílišné utiahnutie tesnenia ventilu alebo skrutiek upchávky môže spôsobiť poškodenie drieku ventilu a jeho upchávky. Tesnenie by malo byť utiahnuté presne tak, aby sa zabránilo úniku, ale nie tak, aby to spôsobilo nadmerné trenie alebo poškodenie.
Zaistite ventil
Ventil by mal byť správne zaistený, aby sa zabránilo jeho posunutiu alebo pohybu počas prevádzky. Nesprávne zaistené ventily môžu spôsobiť poškodenie potrubia alebo iných komponentov a spôsobiť nadmerné namáhanie ventilu.
Ako nainštalovať uzatvárací ventil
Pripravte si materiály
Pred inštaláciou posúvača sa uistite, že máte všetky potrebné nástroje a materiály. To zahŕňa samotný posúvač, montážny materiál a všetky potrebné lepidlá alebo upevňovacie prvky. Je dôležité skontrolovať odporúčania výrobcu pre konkrétne nástroje a materiály, pretože sa môžu líšiť podľa typu a značky posúvača.
Nájdite oblasť inštalácie
Identifikujte miesto, kde bude posúvač nainštalovaný, a uistite sa, že oblasť je čistá a bez nečistôt. Ak sa posúvač inštaluje do potrubia, uistite sa, že potrubie je čisté a bez akýchkoľvek prekážok alebo blokád.
Zostavte uzatvárací ventil
Zostavte posúvač tak, že zarovnáte teleso ventilu, kapotu a sedlá. Naskrutkujte veko na telo ventilu a uistite sa, že je veko bezpečne pripevnené. Zarovnajte sedlá telesa ventilu a vložte potrubie alebo armatúry do telesa ventilu.
Nainštalujte uzatvárací ventil
Nainštalujte posúvač tak, že ho zarovnáte s potrubím alebo armatúrami a umiestnite ho na požadované miesto. Aplikujte tlak na posúvač, aby sa usadili sedlá a uistite sa, že ventil je správne umiestnený. Použite potrebné lepidlo alebo upevňovacie prvky na zaistenie posúvača na mieste a uistite sa, že je ventil vyrovnaný a rovný.
Princíp činnosti uzatváracieho ventilu
Princíp činnosti posúvača sa týka mechanizmu, ktorým reguluje prietok tekutiny. Zvyčajne pozostáva z telesa ventilu, rukoväte, sedla a potrubia alebo armatúr. Teleso ventilu je valcové puzdro, v ktorom je umiestnený mechanizmus ventilu, a rukoväť je klinovitý komponent, ktorý sa používa na otváranie a zatváranie ventilu. Sedlo je gumený alebo kovový krúžok, ktorý sedí vo vnútri telesa ventilu a tvorí tesnenie medzi telesom ventilu a potrubím alebo armatúrami.
