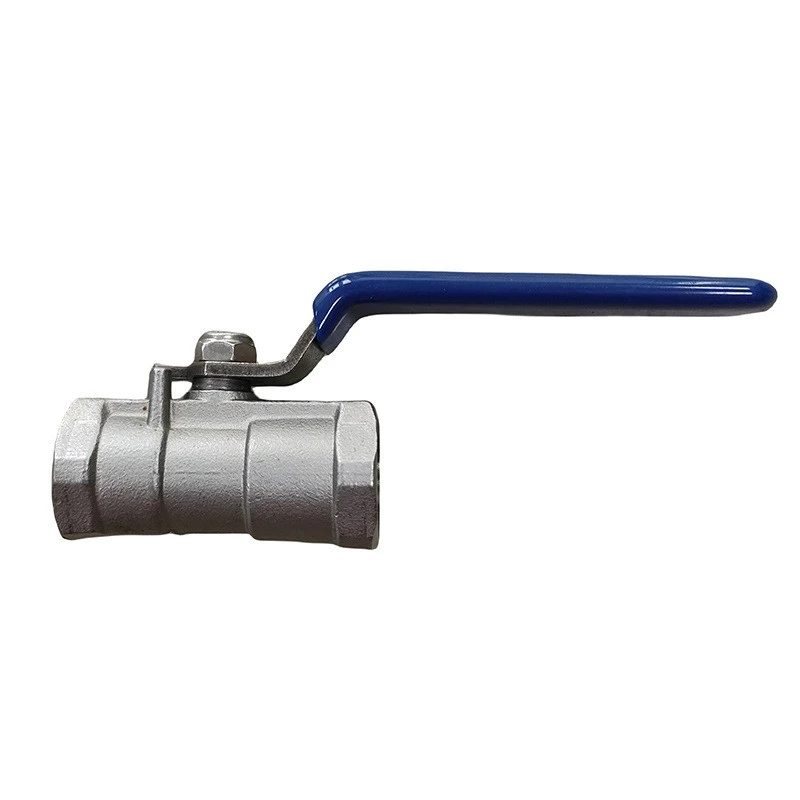

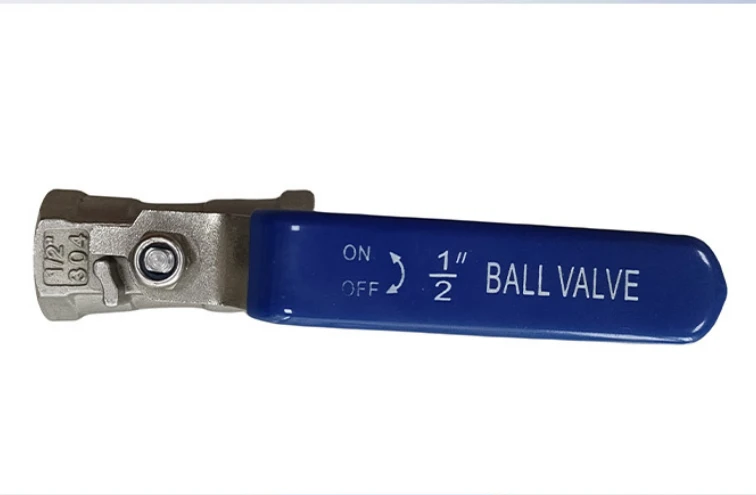

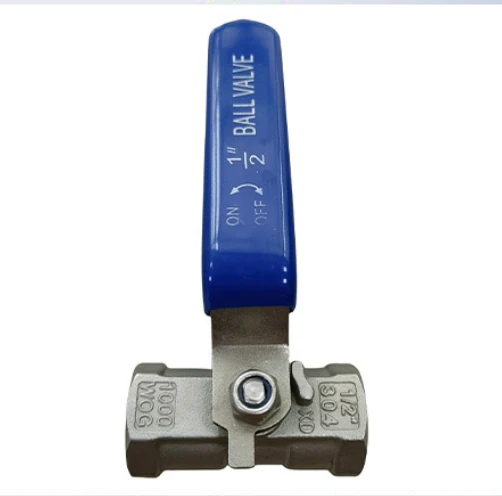

Jednodielny guľový ventil so závitom



Jednodielny guľový ventil so závitom je bežný priemyselný ventil, ktorý sa používa hlavne na oddeľovanie a reguláciu tekutín v potrubných systémoch. Má vlastnosti kompaktnej konštrukcie, dobrého tesnenia a ľahkej obsluhy.



„Jeden-kus“ tohto typu ventilu sa vzťahuje na telo ventilu, ktoré je kované ako celok, má vysokú pevnosť a nie je ľahké unikať. Výraz „závitový závit“ označuje, že jeho spôsob pripojenia je rozhranie s vnútorným závitom (napríklad G, NPT a iné normy), ktoré sa jednoducho inštaluje do potrubí s malým-priemerom a je vhodné pre rôzne prostredia médií, ako je voda, ropa a plyn.





Jedno{0}}dielne telo ventilu:Teleso ventilu je integrálne kované alebo odliate, nie je-odnímateľné, bez skrutiek telesa a vyznačuje sa najkompaktnejšou štruktúrou.Závitové pripojenie:Oba konce majú vnútorný závit pre priame zaskrutkovanie do potrubia, čo umožňuje pohodlnú inštaláciu.

Otočné zapnutie/vypnutie o 90 stupňov:Úplne otvorené alebo zatvorené otočením rukoväte o 90 stupňov, čo umožňuje rýchle ovládanie.

Dizajn so zníženým otvorom:Vnútorný guľový priechod je zvyčajne menší ako menovitý priemer potrubia (napr. skutočný priemer cca. DN20 pre DN25).





Model	Q11F(Q – guľový ventil, 1 – vnútorný závit, 1 – jedno-dielne telo, F – fluoroplastové tesnenie)
Menovitý priemer	DN6 ~ DN100 (1/8" ~ 4")
Hodnotenie tlaku	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Rozsah teplôt	-20 stupňov ~ 180 stupňov (PTFE tesnenie)
Teleso ventilu	Nerez 304, 316, mosadz
Pečať	PTFE (polytetrafluóretylén)











• Kompaktné rozmery a nízka hmotnosť, vhodné do stiesnených priestorov.
• Žiadne vonkajšie miesta úniku; integrálna štruktúra zaisťuje vynikajúcu nepriepustnosť.
• Nízke náklady a ekonomická cena.
• Rýchla inštalácia; závitové spojenie nevyžaduje zváranie.
• Nízky prietokový odpor; takmer priamy-prietok v úplne otvorenej polohe.





1. Ovládanie zapnutia-vypnutia pre bežné médiá, ako je voda, olej, plyn, para atď.
2. Prístroje, vzduchové kompresory, malé zariadenia a domáce / komerčné potrubia.
3. Aplikácie citlivé na náklady a priestor s nízkou frekvenciou údržby.
