Pneumatický škrtiaci ventil z liatej ocele

Model produktu: D671X-16C
Materiál telesa ventilu: tvárna liatina/WCB/304/316L atď.
Materiál ventilovej dosky: 304/316L/2507/1,4529/C958 atď.
Materiál tesnenia: EPDM/NBR/PTFE/X7 atď.

Zaslať požiadavku

Predstavenie výrobku

Model produktu	D671X-16C
Materiál tela ventilu	Tvárna liatina/WCB/304/316L atď.
Materiál ventilovej dosky	304/316L/2507/1.4529/C958 atď.
Tesniaci materiál	EPDM/NBR/PTFE/X7 atď.
Materiál drieku ventilu	2r13/304/316 atď.
Úroveň tlaku	PN10, PN16, 150LB atď.
Pomocou teploty	Podľa maximálnej teploty tesniaceho materiálu ju možno zvoliť pod 200 stupňov
Režim jazdy	AT dvojčinné/ATE jednočinné, voliteľné
Príslušenstvo	Filter, odpovedacie zariadenie, solenoidový ventil, manuálny mechanizmus, polohovadlo, voliteľné

Detailná prezentácia produktu

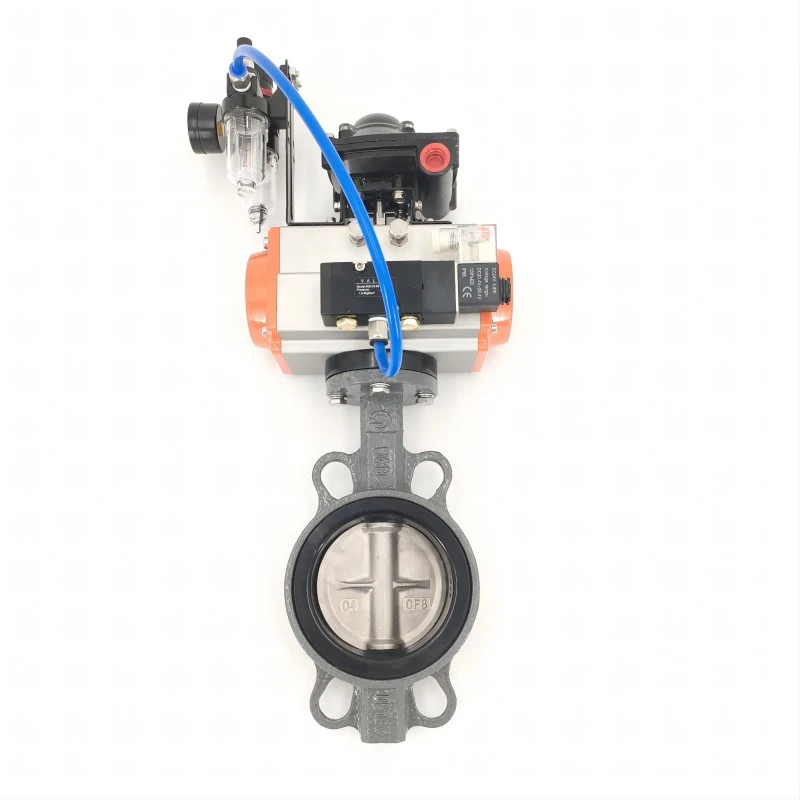

Pneumatic wafer type cast steel butterfly valve back

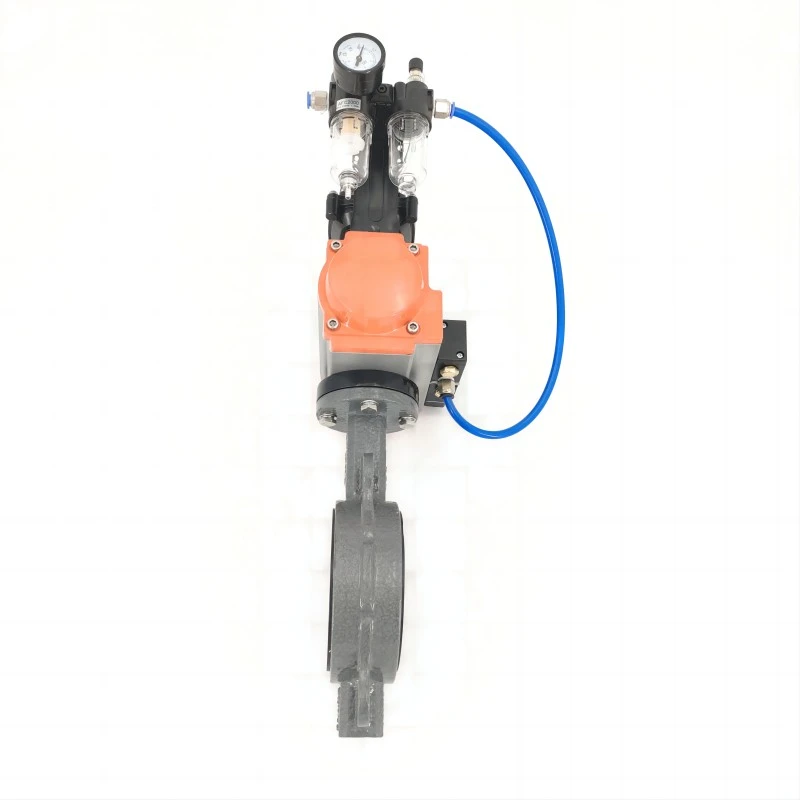

Pneumatic wafer type cast steel butterfly valve show

Pracovný mechanizmus

Keď je do pneumatického pohonu privádzaný stlačený vzduch, piest vo vnútri pohonu sa pohybuje a mení lineárny pohyb na rotačný pohyb. Toto otáčanie sa prenáša cez driek ventilu na kotúč, čo spôsobuje jeho otváranie alebo zatváranie. Stupeň, do ktorého sa kotúč otáča, riadi prietok cez ventil. Presné ovládanie, ktoré poskytujú pneumatické pohony, umožňuje presnú reguláciu prietoku, ktorá je kritická v mnohých priemyselných procesoch.

Prečo je motýľový ventil z liatej ocele s pneumatickým plátkom spoľahlivejší

1. Robustná konštrukcia

Odolnosť materiálu: Na výrobu telesa pneumatického škrtiaceho ventilu z liatej ocele sa používa oceľová liatina, ktorá má vysokú pevnosť a odolnosť. Pretože oceľoliatina je odolná voči vysokým teplotám a tlakom, je ideálna pre náročné priemyselné prostredie. Používajú sa vysokokvalitné materiály, aby sa zabezpečilo, že ventil vydrží náročné podmienky bez toho, aby sa pokazil alebo zdeformoval.
Odolnosť proti korózii: V podnikoch, kde je ventil vystavený korozívnym kvapalinám alebo náročným podmienkam prostredia, je mimoriadne dôležitá odolnosť liatej ocele voči korózii. Tento odpor zaručuje stabilnú prevádzku v priebehu času a zvyšuje životnosť ventilu.

2. Presné riadenie toku

Štvrťotáčkový postup: Vďaka konštrukcii ventilu sa kotúč môže posunúť o 90 stupňov z úplne otvoreného do úplne zatvoreného alebo o štvrť otáčky. Táto jednoduchá technológia zaisťuje spoľahlivý výkon precíznym riadením prietoku kvapaliny a znižovaním možnosti úniku.
Bezpečné zatváranie: Keď je ventil zatvorený, sedlo, ktoré je často vyrobené z robustných elastomérov, zaručuje tesné utesnenie. Toto tesné tesnenie zabraňuje netesnostiam aj pri vysokom tlaku, čím sa zvyšuje spoľahlivosť ventilu.
