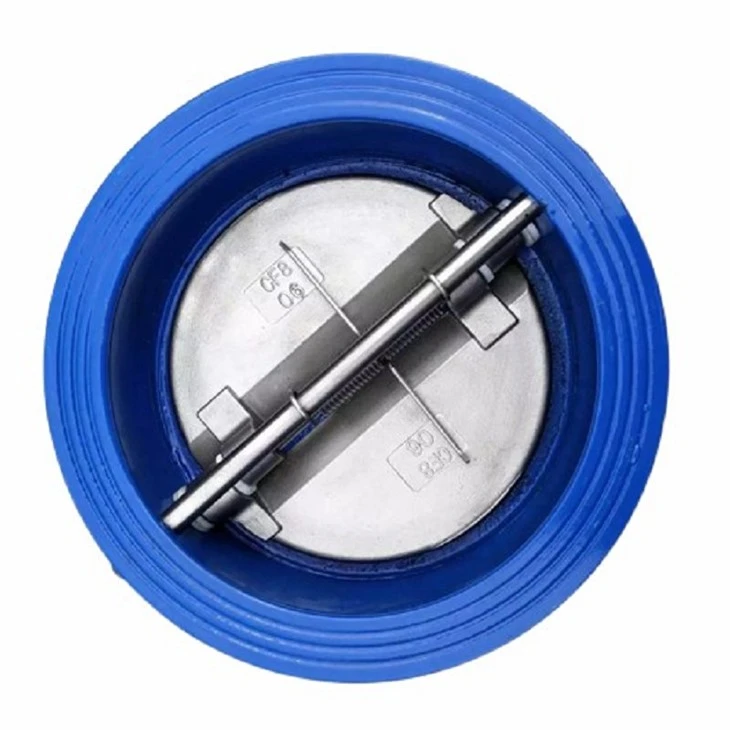

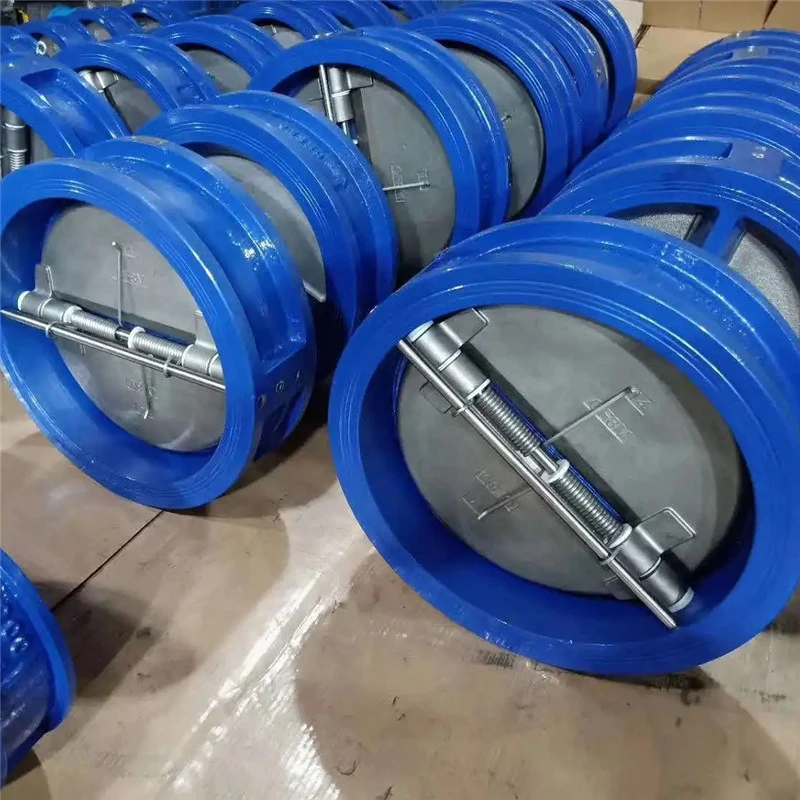

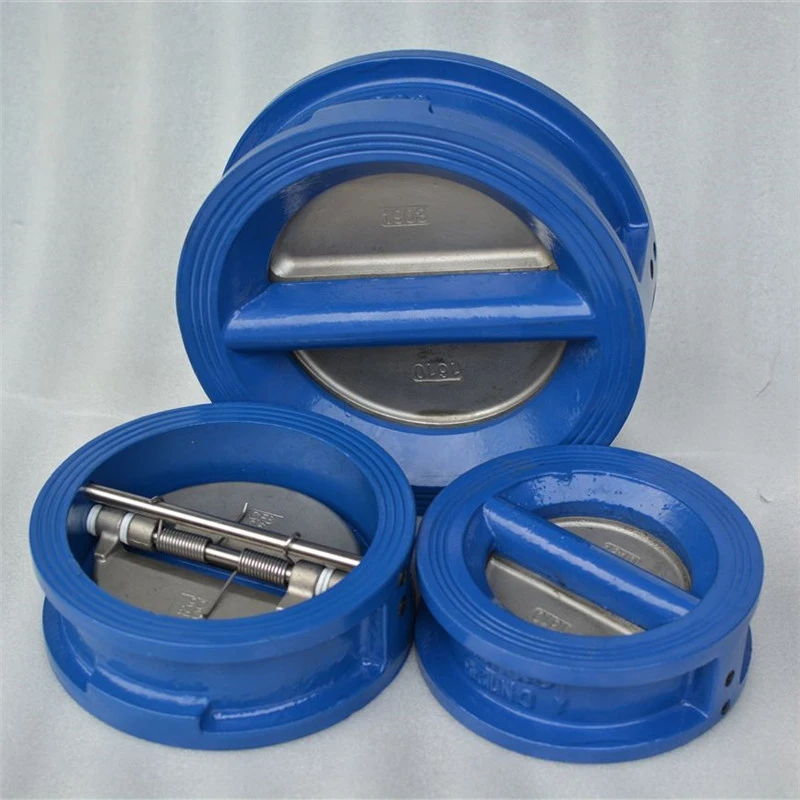

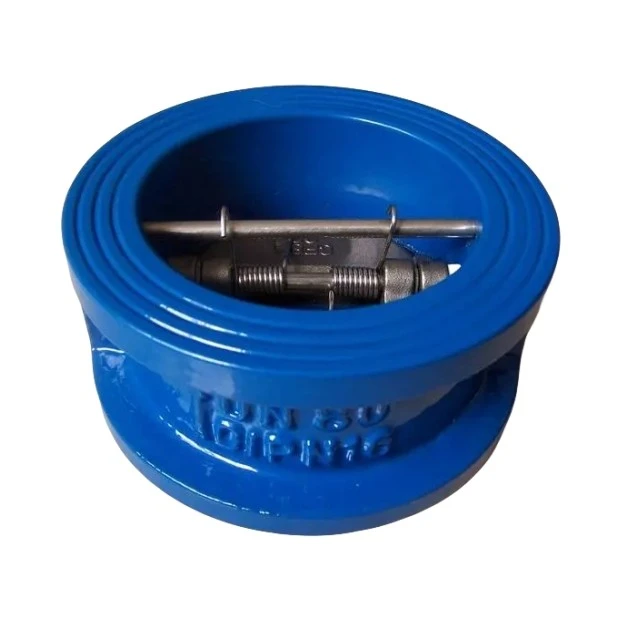

Motýľový spätný ventil

Názov produktu: Motýľový spätný ventil
Model: DH77X-16O
Rozmery: DN50-DN600
Spôsob pripojenia: Oblátka
Pracovný tlak: PN10 PN16 150LB
Teplotný rozsah: -10 stupeň -200 stupeň









Kotúč klapkového spätného ventilu má kruhový tvar a otáča sa okolo osi kanála sedla ventilu. Vďaka aerodynamickému kanálu vo vnútri ventilu je prietokový odpor menší ako odpor stúpajúcej klapky spätného ventilu. Je vhodný pre aplikácie s veľkým priemerom s nízkymi prietokmi a zriedkavými zmenami prietoku, ale nie je vhodný pre pulzujúci prietok, pretože jeho tesniaci výkon nie je taký dobrý ako pri stúpajúcom a klesajúcom type. Spätné klapky sú rozdelené do troch typov: jednokotúčové, dvojkotúčové a viackotúčové. Tieto tri typy sú klasifikované hlavne podľa priemeru ventilu, aby sa zabránilo hydraulickému nárazu, keď médium prestane prúdiť alebo prúdi dozadu.



Motýľové spätné ventily: rozdelené do dvoch typov podľa pracovného tvaru ventilového kotúča:

1. Skontrolujte ventily, pričom kotúč ventilu sa posúva pozdĺž vertikálnej stredovej osi tela ventilu. Motýlové spätné ventily môžu byť inštalované iba na horizontálne potrubia a ventilový kotúč môže byť použitý ako guľa na vysokotlakových spätných ventiloch s malým priemerom. Tvar telesa klapkového spätného ventilu je rovnaký ako tvar guľového ventilu (ktorý je možné zameniť za guľový ventil), takže jeho koeficient odporu voči tekutine je relatívne veľký. Jeho štruktúra je podobná ako u guľového ventilu, pričom telo ventilu a kotúč sú rovnaké ako guľový ventil. Horná časť kotúča ventilu a spodná časť krytu ventilu sú vybavené vodiacimi objímkami. Vodiace puzdro ventilového kotúča môže voľne stúpať a klesať do vodiaceho puzdra ventilového kotúča. Keď médium prúdi po prúde, kotúč ventilu sa otvára ťahom média. Keď médium prestane prúdiť, kotúč ventilu pristane na sedle ventilu vlastnou zvislosťou, čím zabráni spätnému toku média. Smer vstupných a výstupných kanálov média priameho klapkového spätného ventilu je kolmý na smer kanála sedla ventilu; Vertikálny zdvíhací spätný ventil má stredný vstupný a výstupný kanál s rovnakým smerom ako kanál sedla ventilu a jeho prietokový odpor je menší ako odpor priameho typu;

2. Spätný ventil s kotúčom otáčajúcim sa okolo čapu v sedle ventilu. Klapkový spätný ventil má jednoduchú konštrukciu a môže byť inštalovaný iba na vodorovné potrubia, čo má za následok slabý tesniaci výkon.





1. Dizajn je nový a rozumný, štruktúra je dokonalá, hmotnosť je nízka a otváranie a zatváranie je rýchle.

2. Prevádzkový moment je malý, prevádzka je pohodlná, šetriaca prácu a obratná.

3. Môže byť inštalovaný v akejkoľvek polohe a ľahko sa udržiava.

4. Tesnenie je možné vymeniť a tesniaci výkon je spoľahlivý na dosiahnutie obojsmerného tesnenia a nulového úniku.

5. Tesniaci materiál má vlastnosti odolnosti proti starnutiu, slabú odolnosť proti korózii a dlhú životnosť.





1. Otváranie a zatváranie je pohodlné a rýchle, šetrí prácu a odpor tekutín je malý, takže ho možno často ovládať.

2. Jednoduchá štruktúra, malá veľkosť a nízka hmotnosť.

3. Môže prepravovať bahno a v ústí potrubia sa nahromadí menej tekutiny.

4. Pri nízkom tlaku je možné dosiahnuť dobré utesnenie.

5. Dobrý výkon nastavenia.
