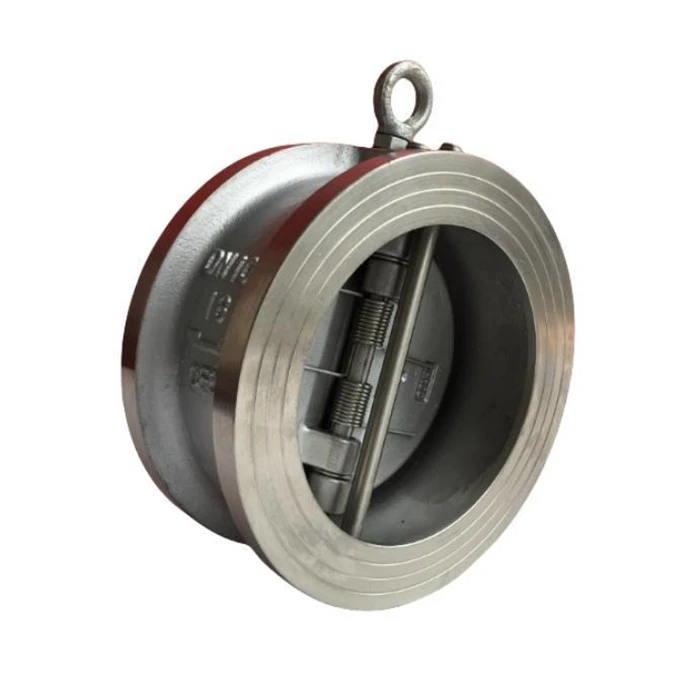

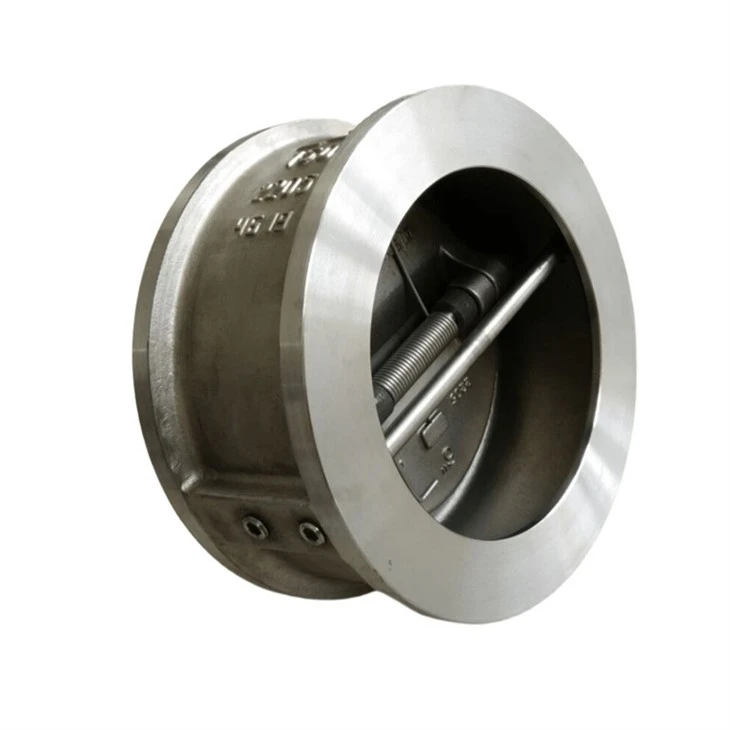

Spätný motýľový ventil z nehrdzavejúcej ocele

Názov produktu: Spätný ventil z nehrdzavejúcej ocele
Model: DH77X-10/16P
Rozmery: DN40-DN1000
Spôsob pripojenia: Oblátka
Pracovný tlak: PN16,PN10,150LB,5K,10K
Teplotný rozsah: -10 stupeň -100 stupeň
Náter: Fusion Bonded Epoxid Coating v súlade s ANSI/AWWA C550





Motýlkový spätný ventil z nehrdzavejúcej ocele je tiež otočný spätný ventil, ale je to dvojkotúčový ventil, ktorý sa zatvára pôsobením pružiny. Tekutina zdola nahor tlačí kotúč ventilu do otvorenia. Ventil má jednoduchú konštrukciu a je upnutý medzi dvoma prírubami, má malú celkovú veľkosť a nízku hmotnosť.

Spätný klapkový ventil z nehrdzavejúcej ocele má dva pružinové kotúče v tvare D umiestnené na rebrovom hriadeli cez priechodný otvor ventilu. Táto štruktúra skracuje vzdialenosť, o ktorú sa pohybuje ťažisko kotúča ventilu. V porovnaní s jednokotúčovými spätnými ventilmi rovnakej veľkosti táto konštrukcia tiež znižuje hmotnosť kotúča ventilu o 50%. Vďaka použitiu pružinového zaťaženia tento ventil veľmi rýchlo reaguje na spätný tok.









1. Dvojkotúčová odľahčená konštrukcia klapkových spätných ventilov z nehrdzavejúcej ocele zefektívňuje utesnenie sedla a prevádzku.
2. Funkcia pružiny s dlhým ramenom spätných klapiek z nehrdzavejúcej ocele umožňuje otváranie a zatváranie kotúča ventilu bez trenia a pružina nezávisle zatvára kotúč ventilu (DN150 a vyššie).
3. Podperná objímka pántu spätného klapkového ventilu z nehrdzavejúcej ocele znižuje trenie a minimalizuje jav vodného rázu pri zastavení nezávislým kotúčom ventilu (väčší priemer).
4. V porovnaní s konvenčnými výkyvnými spätnými ventilmi majú spätné klapky z nehrdzavejúcej ocele robustnejšiu, ľahšiu, menšiu, efektívnejšiu a lacnejšiu štruktúru. Tento ventil spĺňa normy API 594. Pre väčšinu veľkostí je konštrukčná dĺžka tohto ventilu iba 1/4 dĺžky bežného ventilu a jeho hmotnosť je 15 % až 20 % hmotnosti bežného ventilu. Preto je tiež lacnejší ako spätný ventil. Je tiež jednoduchšie nainštalovať.
5. Spätný ventil z nehrdzavejúcej ocele má tiež špeciálne konštrukčné vlastnosti, vďaka čomu je vysoko výkonný spätný ventil bez nárazu. Medzi tieto vlastnosti patrí otváranie bez čistenia, väčšina veľkostí ventilov vybavená nezávislými pružinovými štruktúrami a nezávislý systém podpory disku. Niektoré z týchto funkcií spätné ventily nemajú. Dvojkotúčový spätný ventil môže byť tiež navrhnutý ako predĺžené telo ventilu so zvýšeným uchom a dvojitou prírubou.
