Klapkové ventily možno klasifikovať rôznymi spôsobmi na základe rôznych rozmerov, ako je štruktúra, tesniaci výkon a spôsob ovládania. Tri najbežnejšie klasifikácie a ich zodpovedajúce typy sú nasledovné:
1, Klasifikácia podľa typu tesnenia (jedna z najzákladnejších kategórií)
•Mäkké{0}}tesniace škrtiace ventily
￮Tesniaci pár sa skladá z elastického materiálu (ako je guma, teflón atď.) a kovu. Tesnenie je dosiahnuté deformáciou elastického materiálu,výsledkom je vynikajúci tesniaci výkon(únik je zvyčajne menší alebo rovný 0,01 %). Sú vhodné na použitie s-korozívnymi médiami, ako je voda, vzduch a olej, ale s vysokými požiadavkami na únik.
￮Nevýhody: Obmedzená odolnosť voči teplote a tlaku (gumové tesnenia majú vo všeobecnosti teplotnú odolnosť menšiu alebo rovnajúcu sa 120 stupňom, teflón menšiu alebo rovnajúcu sa 200 stupňom) a sú náchylné na koróziu z médií, ako sú silné kyseliny a zásady.
•Tvrdé{0}}tesniace škrtiace ventily
￮Tesniaci pár sa skladá z kovu a kovu (ako je nehrdzavejúca oceľ a liatina). Presné opracovanie zaisťuje tesné uloženie medzi tesniacimi plochami. Ponúkajú vysokú teplotnú a tlakovú odolnosť (teploty do 425 stupňov a tlaky do PN40 a vyššie), vďaka čomu sú vhodné na použitie s vysoko-teplotnými, vysokotlakovými{5}}a korozívnymi médiami, ako sú para, odpadové vody a kyslé a alkalické roztoky. Nevýhody: Tesniaci výkon je o niečo horší ako mäkké tesnenia (netesnosť je zvyčajne menšia alebo rovná 0,1 %) a vyžaduje sa vyššia presnosť obrábania.
2, Klasifikácia podľa typu konštrukcie (na základe spôsobu pripojenia disku)
• Stredový tesniaci škrtiaci ventil
￮Os otáčania disku je umiestnená na stredovej línii dráhy toku. Po zatvorení sa kotúč úplne dotýka sedla ventilu, čím sa dosiahne utesnenie. Táto jednoduchá konštrukcia a nízke náklady sú prospešné, ale pretože kotúč je vystavený značným nárazovým silám média, je vhodný pre nízkotlakové -potrubia s malým-priemerom (všeobecne DN menší alebo rovný 200 mm), ako sú vodovodné a drenážne potrubia v domácnostiach.
•Excentrické škrtiace ventily
￮Os otáčania disku je odsadená od stredu a je dodávaná v rôznych excentrických konfiguráciách (ako sú jednoduché, dvojité a trojité excentrické):
￮Jeden excentr: Os je odsadená od tesniaceho povrchu, čím sa znižuje trenie medzi kotúčom a sedlom a zvyšuje sa životnosť. Vhodné pre aplikácie so stredným a nízkym tlakom.
￮Dvojitý excentr: Os je odsadená od stredu aj od tesniaceho povrchu, čím sa ďalej znižuje trenie a uľahčuje sa otváranie a zatváranie. Široko použiteľné.
￮Trojitý excentr: Na základe konfigurácie s dvojitým excentrom je pridané uhlové odsadenie na dosiahnutie „nulového trenia“ otvárania a zatvárania medzi kotúčom a sedlom. Toto je hlavný dizajn pre tvrdé-tesniace klapkové ventily a je vhodný pre vysoký-tlak, vysokú-teplotu a veľký-priemer
potrubia (DN väčšie alebo rovné 300 mm).
3, Klasifikácia podľa spôsobu jazdy (na základe spôsobu prevádzky)
￮Manuálne ovládanie pomocou ručného kolesa, rukoväte alebo závitovkového mechanizmu. Vyznačujú sa jednoduchou štruktúrou a nízkymi nákladmi, vďaka čomu sú vhodné pre aplikácie s malým-priemerom a nízkou{2}}frekvenciou (ako je údržba malých potrubí a civilné ventily).

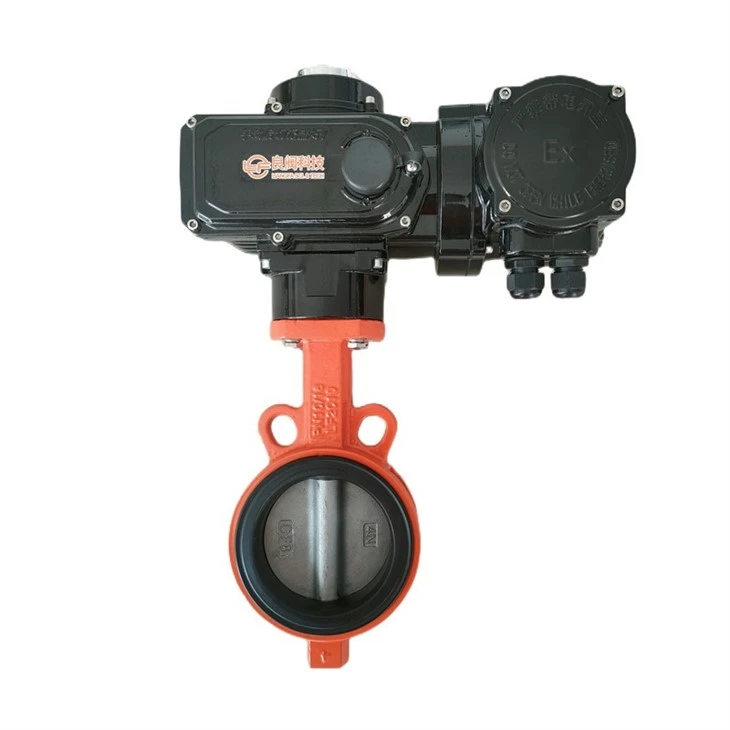

￮Poháňané elektrickým pohonom (motorom-poháňané ozubené koleso/turbína), umožňujú diaľkové ovládanie a automatizovanú prevádzku, ponúkajú vysokú presnosť (schopné regulovať prietok) a sú vhodné pre veľké potrubia a automatizované systémy (ako sú priemyselné výrobné linky a mestské vodovodné systémy).
￮Poháňané pneumatickým pohonom (poháňaný valcom{0}}), ponúkajú rýchlu odozvu (krátke časy otvárania a zatvárania) a sú vhodné do horľavého a výbušného prostredia (bez rizika iskier) alebo do podmienok vyžadujúcich rýchle spínanie (napríklad núdzové vypnutie chemických potrubí).
Okrem troch vyššie uvedených kategórií je možné škrtiace klapky kategorizovať aj podľa kalibru (malý/stredný/veľký) a materiálu (liatina, nehrdzavejúca oceľ atď.). Výber typu v skutočnej aplikácii by mal byť založený na charakteristikách média, tlaku a teplote a prevádzkových požiadavkách.
